文件页：代表可回收内存，文件页的大部分可以直接回收，以后有需要时，再从磁盘重新读取；而那些被应用程序修改过，并且暂时还没写入磁盘的数据（也就是脏页），就得先写入磁盘，然后才能进行内存释放

脏页一般以两个方式写入磁盘：

  • 在应用程序中，通过系统调用 fync，把脏页同步到磁盘中
  • 由内核线程 pdflush 负载这些脏页的刷新

匿名页：应用程序动态分配的堆空间，使用 swap 机制回收

Swap 原理

Swap 简单来说就是把一块磁盘空间或者一个本地文件夹，当成内存来使用。它包括换出和换入两个过程：

  • 换出，就是把进程暂时不用的内存数据存储到磁盘中，并释放这些数据占用的内存
  • 换入，则是把进程再次访问这些内存的时候，把它们从磁盘读到内存中来

常见的笔记本电脑的休眠和快速开机功能，也基于 Swap。休眠时，把系统的内存存入磁盘，这样等到再次开机时，只要从磁盘中加载内存就可以。这样省去了很多应用程序的初始化过程，加快了开机速度。

内存回收的时机：

1、直接内存回收：当有新的大块内存分配请求，但是剩余内存不足，这个时候系统就需要回收一部分内存

2、内核线程 kswapd0来定期回收内存，它定义了三个内存阈值（watermark，也称为水位），分别是页最小阈值（pages_min）、页最低阈值（pages_low）和页最高阈值（pages_high）。剩余内存，则使用 pages_free 表示

pages_free

kswapd0 定期扫描内存的使用情况，并根据剩余内存落在这三个阈值的空间位置，进行内存的会后操作：

  • 剩余内存小于页最小阈值，说明进程可用内存都耗尽了，只有内核才可以分配空间
  • 剩余内存落在页最小阈值和页最低阈值中间，说明内存压力比较大，剩余内存不多了。这时 kswapd0 会执行内存回收，直到剩余内存大于高阈值为止
  • 剩余内存落在页最低阈值和页最高阈值中间，说明内存有一定压力，但还可以满足新压力请求
  • 剩余内存大于页内存阈值，说明剩余内存比较多，没有内存压力

页低阈值是由内核选项 /proc/sys/vm/min_free_kbytes 设置，其他两个阈值，都是根据页最小阈值计算生成的

NUMA 和 Swap

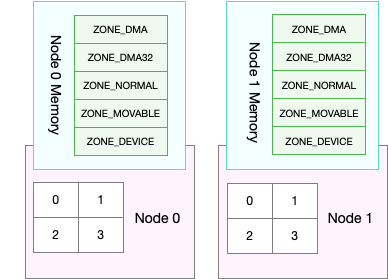

在 NUMA 架构下，多个处理器被划分到不同 Node 上，且每个 Node 都拥有自己的本地内存空间。而同一个 Node 内部的内存空间，实际上又可以在进一步分为不同的内存域（Zone），比如直接内存访问区（DMA）、普通内存区（NORMAL）、伪内存区（MOVABLE）等，如下图所示：

Node 内部的内存空间

使用 numactl 命令查看 Node 的分布情况

1
2
3
4
5
6
7
8
9
10
11
12
$ numactl --hardware
available: 2 nodes (0-1)
node 0 cpus: 0 1 2 3 4 5 6 7 8 9 20 21 22 23 24 25 26 27 28 29
node 0 size: 130960 MB
node 0 free: 7308 MB
node 1 cpus: 10 11 12 13 14 15 16 17 18 19 30 31 32 33 34 35 36 37 38 39
node 1 size: 131072 MB
node 1 free: 17581 MB
node distances:
node   0   1
  0:  10  21
  1:  21  10

前面提到的三个内存阈值（页最小阈值、页低阈值和页高阈值），都可以通过内存域在 proc 文件系统中的接口 /proc/zoneinfo 来查看

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
$ cat /proc/zoneinfo| head -n 20
Node 0, zone      DMA
  pages free     3957
        min      7
        low      8
        high     10
        scanned  0
        spanned  4095
        present  3992
        managed  3971
    nr_free_pages 3957
    nr_alloc_batch 2
    nr_inactive_anon 0
    nr_active_anon 0
    nr_inactive_file 0
    nr_active_file 0
    nr_unevictable 0
    nr_mlock     0
    nr_anon_pages 0
    nr_mapped    0
    nr_file_pages 0

主要指标包括：

  • pages 处的 min、low、high，就是上面提到的三个内存阈值，而 free 是剩余内存页数，它跟后边的 nr_free_pages 相同
  • nr_zone_active_anon 和 nr_zone_inactive_anon，分别代表活跃匿名页和不活跃匿名页的数量
  • nr_zone_active_file 和 nr_zone_inactive_file，分别代表活跃文件页和不活跃文件页的数量

某个 Node 内存不足时，系统可以从其他 Node 寻找空闲内存，也可以从本地内存种回收内存。具体选哪种模式，你可以通过 /proc/sys/vm/zone_reclaim_mode 来调整。它支持以下几个选项：

  • 默认的是 0，也就是刚刚提到的模式，表示既可以从其他 Node 寻找空闲内存，也可以从本地内存中回收
  • 1、2、4 都表示只回收本地内存，2 表示可以回写脏数据来回收内存，4 表示可以用 Swap 方式回收内存

swapness

内存回收包括文件页和匿名页：

  • 对文件页的回收，是直接回收缓存，或者把脏页写回磁盘后再回收
  • 对匿名页的回收，是通过 Swap 机制，把它们写入磁盘后再释放内存

Linux 提供了一个 /proc/sys/vm/swapiness 选项，用来调整使用 Swap 的积极程度；swappiness 的范围是 0-100，数值越大，越积极使用 Swap，也就是更倾向于回收匿名页；数值越小，越消极使用 Swap，也就是更倾向于回收文件页。

系统 Swap 升高的原因

案例

Linux 本身支持两种类型的 Swap，即 Swap 分区和 Swap 文件，以 Swap 文件为例子，例如如下命令开启 Swap 文件

1
2
3
4
5
6
7
8
# 创建swap文件
fallocate -l 500M /data/swapfile
# 修改权限，仅root用户可读写
chmod 600 /data/swapfile
# 配置swap文件
mkswap /data/swapfile
# 开启swap
swapon /data/swapfile

执行 free 看到 swap 添加成功

1
2
3
4
$ free
              total        used        free      shared  buff/cache   available
Mem:       16092196      562160      613616      295992    14916420    15135272
Swap:        511996           0      511996

执行 dd 命令，模拟大文件的读取

1
dd if=/dev/vdb1 of=/dev/null bs=1G count=400

执行 sar 查看内存和 swap 指标

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
$ sar -rS 3
Linux 3.10.107-1-tlinux2_kvm_guest-0051 (VM_194_74_centos)      07/05/20        _x86_64_        (8 CPU)

20:16:14    kbmemfree kbmemused  %memused kbbuffers  kbcached  kbcommit   %commit  kbactive   kbinact   kbdirty
20:16:17     12016228   4075968     25.33   1944876    394804   3089884     18.61   2364636   1364468        88

20:16:14    kbswpfree kbswpused  %swpused  kbswpcad   %swpcad
20:16:17       511996         0      0.00         0      0.00

20:16:17    kbmemfree kbmemused  %memused kbbuffers  kbcached  kbcommit   %commit  kbactive   kbinact   kbdirty
20:16:20     11542068   4550128     28.28   2405684    394868   3089856     18.61   2364984   1825212       120

20:16:17    kbswpfree kbswpused  %swpused  kbswpcad   %swpcad
20:16:20       511996         0      0.00         0      0.00
...

20:16:50    kbmemfree kbmemused  %memused kbbuffers  kbcached  kbcommit   %commit  kbactive   kbinact   kbdirty
20:16:53      6331744   9760452     60.65   7474548    395052   3089736     18.61   2364948   6894124        84

20:16:50    kbswpfree kbswpused  %swpused  kbswpcad   %swpcad
20:16:53       511996         0      0.00         0      0.00
...

20:17:44    kbmemfree kbmemused  %memused kbbuffers  kbcached  kbcommit   %commit  kbactive   kbinact   kbdirty
20:17:47        90140  16002056     99.44  13573540    392440   3089728     18.61   2180308  13149900       164

20:17:44    kbswpfree kbswpused  %swpused  kbswpcad   %swpcad
20:17:47       486836     25160      4.91       120      0.48
...

20:18:44    kbmemfree kbmemused  %memused kbbuffers  kbcached  kbcommit   %commit  kbactive   kbinact   kbdirty
20:18:47        87988  16004208     99.45  13658536    354504   3089760     18.61   2112144  13218932       140

20:18:44    kbswpfree kbswpused  %swpused  kbswpcad   %swpcad
20:18:47       403652    108344     21.16       140      0.13

可以看到，总的内存使用率（%memused）在不断增长，从开始的 25% 一直涨到了 99%，并且主要内存都被缓冲区（kbbuffers）占用，大致的变化过程为：

  • 刚开始，剩余内存（kbmemfree）不断减少，而缓冲区（kbbuffers）则不断增大，由此可知，剩余内存不断分配给了缓冲区
  • 一段时间后，剩余内存已经很小了，而缓存区占用了大部分内存。此时，Swap 的使用开始逐渐增大，缓冲区和剩余内存则只在小范围内波动

为什么 Swap 会升高呢？（按理来说，应该先回收缓冲区的内存，这属于可回收内存），观察 /proc/zoneinfo 指标如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
$ watch -d grep -A 15 'Normal' /proc/zoneinfo

Every 2.0s: grep -A 15 Normal /proc/zoneinfo                                                             Sun Jul  5 20:19:39 2020

Node 0, zone   Normal
  pages free     5200
        min      3268
        low      4085
        high     4902
        scanned  24
        spanned  3407872
        present  3407872
        managed  3276302
    nr_free_pages 5200
    nr_inactive_anon 134532
    nr_active_anon 246943
    nr_inactive_file 2466171
    nr_active_file 280987
    nr_unevictable 0
    nr_mlock     0

可以看到，剩余内存（pages free）在一个很小范围内不停地波动。当它小于页低阈值（pages low）时，又会突然增大到一个大于页高阈值（pages high）的数值

  • 当剩余内存小于页低阈值时，系统会回收一些缓存和匿名内存，使剩余内存增大。其中，缓存的回收导致 sar 中的缓冲区减少，而匿名内存的回收导致了 Swap 的使用增大。其中，缓存的回收导致 sar 中的缓冲区减少，而匿名内存的回收导致了 Swap 的使用增大。
  • 同事由于 dd 还在继续，剩余内存又会重新分配给缓存，导致剩余内存减少，缓冲区增大

利用 proc 文件系统，可以查看 Swap 换出的虚拟内存大小，它保存在 /proc/pid/status 中 VmSwap

1
2
3
4
5
6
7
8
9
10
11
$ for file in /proc/*/status ; do awk '/VmSwap|Name|^Pid/{printf $2 " " $3}END{ print ""}' $file; done | sort -k 3 -n -r | head
systemd-journal 3048 86160 kB
writeback 50
watchdog/7 41
watchdog/6 36
watchdog/5 31
watchdog/4 26
watchdog/3 21
watchdog/2 16
watchdog/1 11
watchdog/0 10

可以看到，使用 swap 较多的是 systemd-journal

结束之后，需要关闭 swap

1
swapoff -a

一般关闭 swap 并重新打开，可以这么执行（是一种常见的 swap 清理方法）

1
swapoff -a && swapon /data/swapfile

小结

在内存资源紧张时，Linux 会通过 Swap，把不常访问的匿名页换出到磁盘中，下次访问的时候再从磁盘换入到内存中来。你可以设置 /proc/sys/vm/min_free_kbytes，来调整系统定期回收内存的阈值；也可以设置 /proc/sys/vm/swappiness，来调整文件页和匿名页的回收倾向。

当 Swap 变高时，你可以用 sar、/proc/zoneinfo、/proc/pid/status 等方法，查看系统和进程的内存使用情况，进而找出 Swap 升高的根源和受影响的进程。

通常，降低 Swap 的使用，可以提高系统的整体性能。有几种常见的降低方法：

  • 禁用 Swap，现在服务器的内存走足够大，所有除非有必要，一般会禁用 Swap，大部分云平台中的虚拟机都默认禁用 Swap
  • 如果实在需要用到 Swap，可以尝试降低 swappiness值，减少内存回收时 Swap 的使用倾向
  • 响应延迟敏感的应用，如果它们可能在开启 Swap 的服务器中运行，你还可以使用库函数 mlock() 或者 mlockall() 锁定内存，阻止它们的内存换出

常见的三种清理缓存的方法：

1、清理 pagecache

1
echo 1 > /proc/sys/vm/drop_caches  # 或者 sysctl -w vm.drop_caches = 1

2、清理 dentries 和 inodes

1
echo 2 > /proc/sys/vm/drop_caches  # 或者 sysctl -w vm.drop_caches = 2

3、清理 pagecache、dentries 和 inodes

1
echo 3 > /proc/sys/vm/drop_caches  # 或者 sysctl -w vm.drop_caches = 3

4、使用 sync 命令来清理文件系统内存，还会清理僵尸（zombie）对象和它们占用的内存

1
sync
